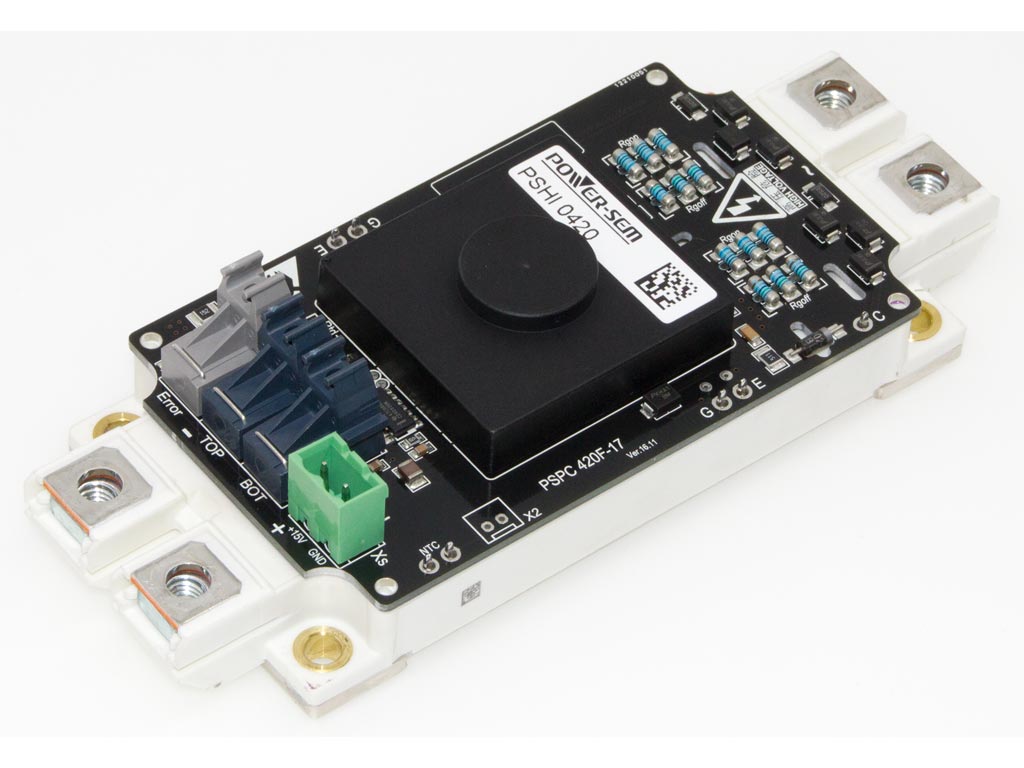

PSPC420F-17(停产)
发表于:2023-09-17 11:59 分享至:
点击下载数据资料

主要参数(Ta=25℃ )
VS 供电电源电压+15 V
PDC/DC 隔离电源总功率6 W
IS MAX. 原边电流最大值450 mA
Visol 隔离电压(1 minute. AC) 5 kV
VCES IGBT 集电极- 发射极电压1700 V
IoutAV 每通道平均电流100 mA
IoutPEAK 每通道峰值电流±15 A
Qout/pulse 每脉冲输出电荷±10 μC
VG(ON/OFF) 门极电压+15/-9 V
RGon/off min 最小门极开通/ 关断电阻1.6 Ω
VIT+ 输入高电平门槛12.4 V
VIT - 输入低电平门槛4.5 V
Rin 输入阻抗33 kΩ
dv/dt 电压变化率75 kV/μS
td(I/O) 信号转换延时350 nS
tmd 窄脉冲抑制100 nS
td(err) 故障响应延时110 nS
fSW Max. 最高频率100 kHz
Top 工作温度-40℃ ...+80℃

特点
PSPC 420F-17 为光纤接口
PSPC 420-17 标配2.54mm DC2 20 针连接器,兼容2SP0115T 接口
PSPC 420-14 标配2.54mm DC2 14 针连接器,塞米控半桥适配板接口
带“T”为使能控制接口型号:一路PWM 控制;一路使能,兼容2SP0115T 接口
提供DC2-8P,DC2-10P,5.08mm-5P 等多种接口以便个性选择。
●为600V, 1200V 及1700V 全系列17mm 二单元IGBT 模块设计
●可选装经济型2DI 615 驱动核或高性能PSHI 0420 驱动核
● +15V 电平控制及窄脉冲抑制有效避免噪声干扰
●正逻辑控制:即高电平( 或有光)IGBT 导通;低电平( 或熄灭)IGBT 关断
●集成DC/DC 隔离电源,多块驱动器可以共用一个+15V 供电电源
●纳米晶变压器隔离,绝缘电压高达5kVac
●集成互锁(“T”型号无) 及死区电路, 死区时间可自由设置
●集成故障同步功能,故障模式可自由选择( 仅PSPC 420-14 具备)
●动态监测VCEsat 提供短路( 过流) 保护,
●集成故障“软关断”(PSHI 0420 具备) 及过压保护( 有源钳位)
●电源欠压保护(<12.5V 保护)
●门极电压监控
●峰值输出电流±15A
●门极驱动电压+15V/-9V
●最高工作频率100kHz
●表面爬电距离18mm
应用
●桥式电路
●变频器
●逆变器
●感应加热
●大功率UPS
● APF 有源滤波器
●大功率高频开关电源
